Prendi una misurazione 3D precisa dei dispositivi elettronici utilizzando il laser
Il sensore di profilo laser 3D fornisce una precisione di misurazione 3D a livello di micrometro per l'ispezione in linea in elettronica e produzione.

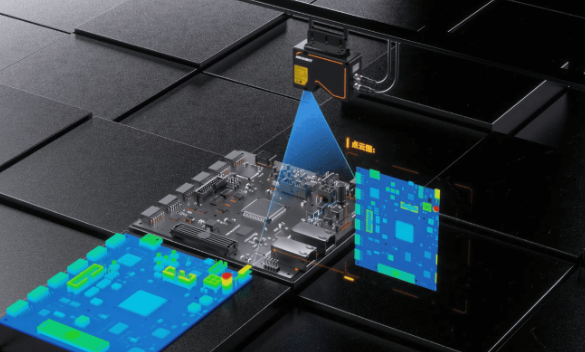

Hikrobot introduce un sensore di profilo laser 3D, per acquisire dati 3D dell'oggetto senza alcun contatto fisico con l'oggetto come PCB, batterie.Il sensore è progettato per la misurazione ad alta precisione ed è rivolto a settori come l'elettronica di consumo, le batterie al litio e i circuiti stampati.Il suo ruolo è quello di fornire dati affidabili per l'ispezione e il controllo di qualità in cui il contatto diretto non è possibile o pratico.
Il dispositivo funziona sul principio della triangolazione laser.Un laser blu da 405 nm proietta una linea sull'oggetto da misurare.La riflessione viene catturata da un sensore di immagine e gli algoritmi integrati calcolano il contorno tridimensionale dell'oggetto.Mentre il sensore o l'oggetto si muove, questi contorni vengono combinati per creare un profilo 3D completo.
Il design ottico include una lente di grande IRIS, un sensore di gamma dinamica elevata e una disposizione Scheimpflug per mantenere le immagini chiare attraverso il campo visivo.Questo aiuta a mantenere la precisione quando si lavora con materiali e condizioni di superficie diverse.
Il sensore ha un'unità di elaborazione integrata.Ciò gli consente di gestire l'elaborazione delle immagini internamente a velocità fino a 19 kHz.Un modulo di acquisizione accelerato hardware può registrare dati fino a 49 kHz.Queste cifre significano che il dispositivo può acquisire ed elaborare i dati in tempo reale senza sovraccaricare un computer esterno.
Caratteristiche chiave
Fornisce immagini 3D e dati di profondità in tempo reale
Può elaborare i dati a velocità fino a 19.000 volte al secondo
Cattura immagini a frame rate fino a 49.000 al secondo
Misure con precisione molto fine fino a 0,05 pixel
Funziona con una diversa luminosità della superficie mediante modalità HDR e multi-esposizione
L'accuratezza è migliorata con caratteristiche come la risoluzione del subpixel fino a 0,05 pixel, la fusione multi-esposizione per catturare aree sia luminose che scure, HDR a frame singolo per superfici con riflettività mista e soppressione della luce randagio che potrebbe altrimenti distorcere i risultati.
I filtri di post-elaborazione sono inclusi all'interno del dispositivo, come i filtri spaziali e domini di tempo, quindi il sistema host non ha bisogno di eseguirli.
Il sensore è presentato per l'uso in ambienti di produzione in cui sono necessarie misurazioni veloci, precise e ripetibili, inclusa l'ispezione di componenti elettronici, celle a batteria e circuiti.
