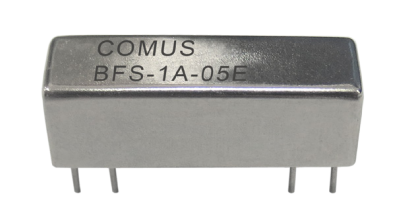

BF/BFS Series 1A, 1C Scheda dati del prodotto Relay Relay Relay

Il relè di canna della strumentazione BF/BFS Series 1A, 1C è un relè di grado strumenti ad alta affidabilità che utilizza un interruttore di canna con contatti di rutenio sputati.Presenta 1 modulo A (normalmente aperto) e 1 modulo C (normalmente chiuso) ed è disponibile in configurazioni PIN standard e personalizzate.Questo relè è adatto per l'uso in test e misurazione, strumentazione e altre applicazioni.

**Caratteristiche**
- ** Alta affidabilità **: utilizza un interruttore di canna di grado strumento per una lunga durata e alta affidabilità.
- ** 1 Modulo A e 1 Modulo C Contatti **: soddisfa le esigenze di diversi circuiti.
- ** Opzioni di tensione di bobina multipla **: disponibile in tensioni 5V, 12V, 24 V e altre tensioni della bobina.
- ** Configurazioni pin standard e personalizzate **: offre configurazioni di PIN DIP e SMD standard, nonché configurazioni PIN personalizzate su richiesta.
- ** Consumo di energia bassa **: la bobina consuma bassa potenza, riducendo il consumo di energia del sistema.
- ** Resistenza all'isolamento elevato **: resistenza all'isolamento fino a 10^12Ω garantisce una trasmissione accurata del segnale.
- ** Dimensione compatta **: il design compatto risparmia spazio.

** Applicazioni **
- ** Test e misurazione **: adatto per l'uso in strumenti di prova, apparecchiature di misurazione, ecc.
- ** Strumentazione **: può essere utilizzata in strumentazione industriale, strumenti medici, ecc.
- ** Controllo dell'automazione **: applicabile a sistemi di controllo dell'automazione, robot, ecc.
- ** Equipaggiamento di comunicazione **: può essere utilizzato in apparecchiature di comunicazione, apparecchiature di rete, ecc.

**Specifiche tecniche**
- ** Modulo di contatto **: 1 Modulo A (normalmente aperto) e 1 Modulo C (normalmente chiuso)
- ** Materiale di contatto **: Ruthenio sputtered
- ** Resistenza a contatto (iniziale) **: 100mΩ (forma A), 150MΩ (forma C)
- ** Potenza di commutazione massima **: 10W (modulo A), 5W (modulo C)
- ** Tensione di commutazione massima **: 200VDC (modulo A), 150VDC (Modulo C)
- ** Corrente di commutazione massima **: 0,5a (forma A), 0,25a (forma C)
- ** Corrente di trasporto massimo **: 1.5a (forma A), 1A (forma C)
- ** Tensione della bobina **: 5V, 12V, 24V, ecc.
- ** Resistenza alla bobina **: varia a seconda della tensione della bobina
- ** Tensione operativa massima **: varia a seconda della tensione della bobina
- ** Tensione massima della bobina **: varia a seconda della tensione della bobina
- ** Resistenza all'isolamento **: 10^12Ω (a 20 ° C, 40%RH, 100V)
- ** resistenza dielettrica **: tra i contatti (resistiva CC CC/picco): 250 V (forma A), 200V (forma C);Tra contatti e bobina (CC/picco CA resistenti): 1500V (forma A), 1500 V (forma C);Tra contatti/scudo e bobina (cc/picco CA resistenti): 1500V (forma A), N/A (forma C)
- ** Capacità **: quando i contatti sono aperti, scudo galleggiante/schermatura (tipico): 1.0pf/0.3pf (modulo A), 2.0pf (modulo C)
- ** vibrazione **: 20g
- ** shock **: 50g
- ** Temperatura operativa **: da -25 ° C a 85 ° C
- ** Temperatura di conservazione **: da -35 ° C a 100 ° C
- ** Life prevista **: (1,0 V, carico 10Ma) (tipico): 500x10^6 Operazioni (Modulo A), 100x10^6 Operazioni (Modulo C)

**Dimensioni**
- ** BF/BFS Series 1A, 1C Strumentation Reed Relay Dimensions (pollici/mm) **

**Informazioni sull'ordine**
- ** BF/BFS Series 1A, 1C Informazioni sull'ordinamento del relè Reed **

**Appunti**
- Come parte della politica dell'azienda di miglioramento continuo del prodotto, le specifiche possono cambiare senza preavviso.
- Il nostro ufficio di vendita sarà felice di aiutarti con le ultime informazioni su questa gamma di prodotti e i dettagli del nostro servizio completo di progettazione e produzione.
- Tutti i prodotti sono forniti secondo i nostri termini di vendita standard se non diversamente concordato per iscritto.
