Pacchetto QFN Amplificatore audio a doppio canale DSP integrato IC-NTP8938

Il nome completo dell'amplificatore di potenza audio è l'amplificatore di potenza audio. È un dispositivo amplificatore di potenza utilizzato per promuovere il suono dell'altoparlante per riprodurre il suono. È usato in tutti i prodotti elettronici che emettono il suono; L'amplificatore di potenza audio amplifica effettivamente i segnali audio relativamente piccoli. Aumenta la sua potenza, quindi output.

L'amplificatore di potenza audio IC è uno dei componenti importanti dei prodotti multimediali ed è ampiamente utilizzato nel campo dell'elettronica di consumo; Negli ultimi anni, con la divulgazione di dispositivi multimediali portatili come MP3, PDA, telefoni cellulari, computer dei notebook, ecc. I vantaggi sono sempre più favoriti dalle persone.

Il seguente introduce un pacchetto NF-QFN coreano incorporato DSP Amplificatore di potenza audio a doppio canale IC-NTP8938, rappresentato da Gongcai.com

Descrizione del prodotto:

NTP8938 è un chip audio interamente digitale per il sistema di amplificatore stereo incluso l'amplificatore stadio di alimentazione; con funzione di elaborazione del segnale audio digitale multifunzione; Modulatore PWM all-digitale ad alta prestazione e ad alta fedeltà e due fasi di potenza MOSFET a ponte pieno ad alta potenza; NTP8938 riceve l'audio seriale digitale a frequenze di campionamento di 32kHz, 44,1 kHz, 48kHz e 96kHz; Fornisce 2x30 watt in modalità stereo senza dissipatore di calore.

Ha un mixer e filtri a doppio quad; Può essere utilizzato per implementare funzioni di elaborazione del segnale audio di base come controllo del volume, compensazione per la risposta altoparlante ad alta voce e l'equalizzazione parametrica. Tutte le funzioni di NTP8938 possono realizzare il controllo del valore del registro interno tramite bus di interfaccia host I2C.

Caratteristiche del chip dell'amplificatore di potenza digitale - NTP8938:

★ 2CH stereo (30W x 2 BTL)

★ Intervallo di tensione di alimentazione di alimentazione di lavoro (da 5v a 28V)

★ Aritmetico a punta galleggiante; Generatore sdata (output i2s)

★ 32 Filtri a doppio troppa programmabili; compensazione degli altoparlanti

★ LPF, HPF, DC taglio; Equalizzatore parametrico avanzato

★ Controllo della gamma dinamica a 3 bande; RS (Sound Enhanced) DRC Loudness Control

★ Circuito di protezione: √ocp (protezione da corrente) √otp (protezione da temperatura) √UVP (protezione della tensione)

★ Feedback NS di alimentazione del muto morbido; Interruttore PWM intelligente ON/OFF; alta efficienza

★ Protezione DC: filtro di taglio √dc

√ Checksum di memoria coefficiente (PEQ/DRC)

√ Controllo indice di modulazione

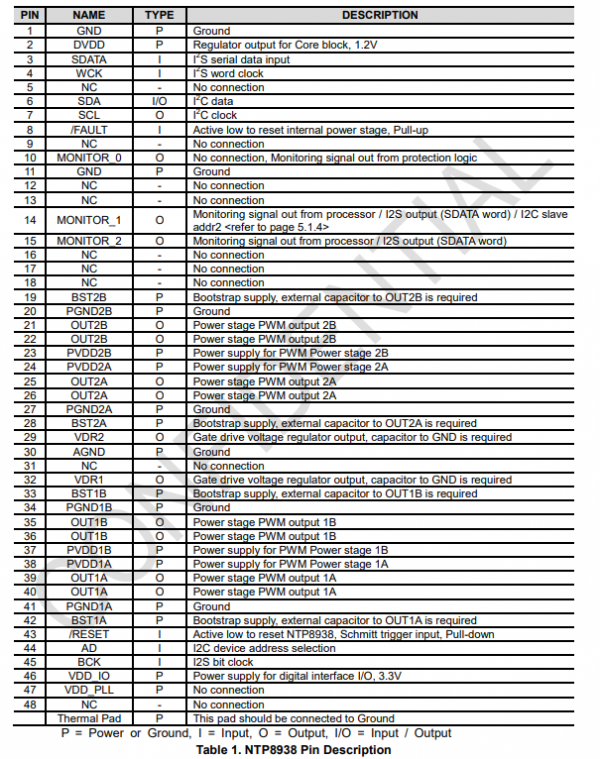

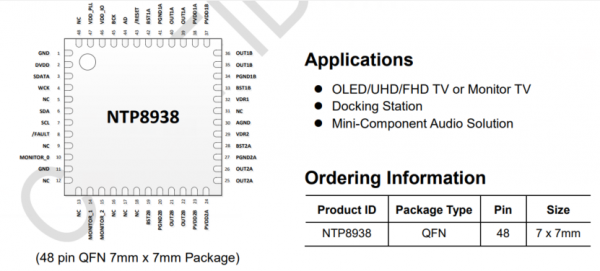

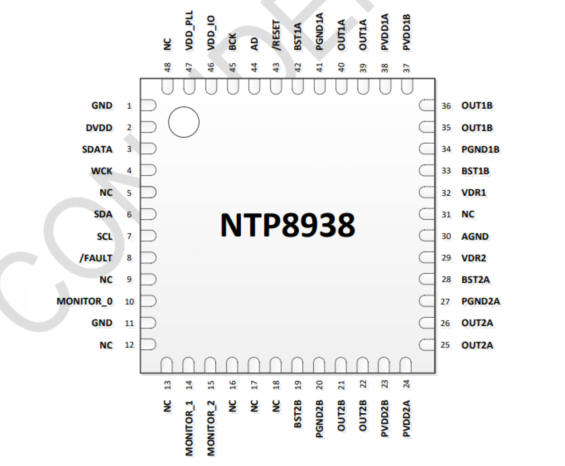

Definizione pin:

Serie di chip dell'amplificatore di potenza digitale NF coreano; con tecnologia di riduzione del rumore, 3D surround, ASRC e altre funzioni; Con un potente DSP core, il pre-stadio interno adotta una distorsione della fonte di tensione costante e lo stato di lavoro può essere stabilmente emerso; Il chip è dotato di un collegamento di protezione completo, la fascia di potenza estremamente ampia e il tasso di conversione estremamente elevato rendono il suono caldo, morbido e più duraturo.
