Electronica: Maxim si specializza in automazione industriale con nuove parti e design

IO-Link è un breve raggio (<20m) point-to-point industrial bus developed to connect sensors and actuators to a local hub, from which the data is transferred to a remote PLC (programmable logic controller) via Ethernet or other long-range field bus.

“L'interfaccia IO-Link consente a ogni sensore, attuatore o modulo di espansione IO-Link di essere intercambiabile con un'interfaccia hardware standard. Fornisce inoltre parametri prestazionali definiti dal software e modalità di prestazioni di ingresso o uscita analogiche selezionabili ", secondo Maxim.

Due delle nuove parti sono:

• IO analogico configurabile con software MAX22000
  Protezione ± 36V su tutti gli I / O analogici
  Ingresso ADC a 24 bit
  Uscita DAC a 18 bit
  Modalità tensione ± 10V I o O
  Modalità corrente ± 20mA I o O
  amplificatore a guadagno programmabile (supporta temperatura di resistenza a 2 o 4 fili (RTD) o termocoppia)
• Ricetrasmettitore IO-Link a canale singolo MAX22515
  Protezione contro le sovratensioni ± 1.2kV / 500Ω integrata
  selezionabile 3.3V o 5V LDO
  Driver C / Q da 2,2 Ω o 2,65 Ω (tipico)
  Pacchetto WLP 2,5 x 2 mm

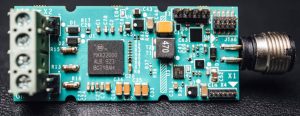

La combinazione di questi è il progetto di riferimento MAXREFDES177 # (foto sopra)

"MAXREFDES177 # mostra un modulo I / O analogico completamente configurabile tramite software", ha affermato Maxim. "Il lato analogico è completamente isolato dal lato IO-Link con l'isolatore di dati digitali MAX14483 e un'alimentazione isolata derivata dall'alimentazione L + 24V dalla connessione master IO-Link."

Utilizza un connettore M12 standard del settore con un cavo IO-Link a 4 fili e il lato analogico / di campo ha una morsettiera PCB a 4 vie. Il PCB è 61 x 25 mm.

Le modalità analogiche configurabili includono: ingresso ± 10 V, ingresso ± 20 mA, uscita ± 10 V o uscita ± 20 mA sui terminali AIO e GND. l'intervallo lineare è del 105% e l'intervallo di fondo scala è il 125% nominale.

"La precisione è dello 0,1% su una variazione di temperatura di ± 50 ° C", ha affermato Maxim. “Gli altri due terminali possono essere configurati per misurare la temperatura utilizzando un dispositivo standard come un RTD PT100 o PT1000. Questi terminali si interfacciano al PGA integrato nel MAX22000. "

Un MCU Atmel ATSAM si interfaccia tra il ricetrasmettitore del dispositivo MAX22000 e MAX22515 IO-Link. Il progetto di riferimento utilizza lo stack IO-Link TMG TE (Technologie Management Gruppe Technologie und Engineering) per comunicare con qualsiasi master conforme alla versione 1.1 di IO-Link.

IoT industriale Go-IO Gen II

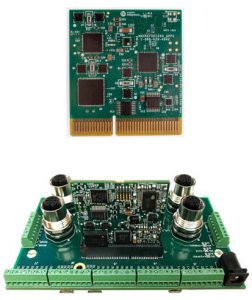

Contemporaneamente ai chip e al progetto di riferimento, Maxim ha annunciato una seconda generazione del suo standard IO configurabile tramite software Go-IO per l'automazione di fabbriche e edifici (foto sopra la scheda host).

L'azienda ha precedentemente ridotto fisicamente il proprio IO industriale con ogni nuova generazione, da "Micro PLC" (540 cm³) nel 2014, tramite Pocket IO (167 cm³) al Go-IO originale nel 2018, ma Gen 2 mantiene i 12 cm³ Formato PCB del suo predecessore. "12 cm³è già molto piccolo, è due terzi di una carta di credito ", ha detto il ghghg di Maxim. ", Potremmo persino renderlo un po 'più grande per adattare funzioni [extra] se i clienti le desiderano."

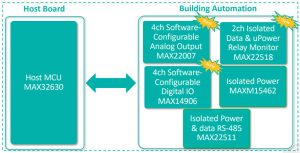

Oltre al formato Go-IO gen2, l'azienda ha annunciato progetti di riferimento per l'automazione degli edifici (a sinistra) e l'automazione di fabbrica.

La pagina del prodotto MAXREFDES177 # design di riferimento (parte superiore dell'articolo) è qui
