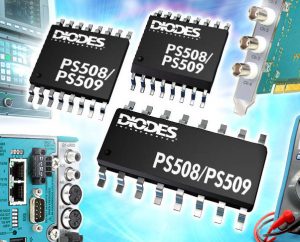

Multiplexer analogico a bassa potenza da 10 V a 36 V per IoT industriale
- PS508 è un interruttore unipolare a otto vie bidirezionale
- PS509 è un interruttore a quattro vie bipolare bidirezionale - adatto per la commutazione 4: 1 di segnali differenziali
Entrambi funzionano da -40 ° C a + 125 ° C.
"I multiplexer analogici in grado di commutare tensioni di segnale fino a 36 V in un ambiente industriale", secondo l'azienda. "La capacità di alta tensione dei dispositivi supporterà applicazioni IIoT [IoT industriale] utilizzando più sensori, tra cui automazione di fabbrica e controllo di processo, sistemi di monitoraggio della batteria e apparecchiature di test e misurazione".
I binari di alimentazione possono essere qualsiasi combinazione di tensioni che forniscono un totale compreso tra 10 e 36 V, a condizione che il binario positivo sia di almeno 5 V. Viene fornito un pin di terra, al quale devono essere disaccoppiate entrambe le guide e che fornisce un riferimento per gli ingressi logici digitali (Lo <0.8V, Hi >2,0 V).
Le linee logiche sono gli indirizzi e un'abilitazione che disabilita tutti gli interruttori quando bassi.
L'iniezione di carica è di 0,9 pC e le capacità di ingresso e di uscita sono ≤30 pF.
Offrono una resistenza di accensione di 125 Ω (alimentazione ± 15 V, 250 Ω max ± 10 V da -40 ° C a + 125 ° C). Le perdite tipiche sono ben al di sotto di 1nA o 50nAmax a tutte le temperature.
Il funzionamento è break-before-make e veloce - il tempo di transizione tipico è di 171 ns (310 ns max) con una pausa di 75 ns (30 ns min).
"Bassa resistenza on, bassa corrente di dispersione e bassa iniezione di carica aiuteranno a prevenire la perdita e il degrado del segnale, a ridurre l'errore sui segnali di uscita e a migliorare la qualità del segnale per l'analisi ADC back-end", ha affermato Diodes. "Fast break supporta applicazioni in tempo reale e la bassa corrente di dispersione ne consente l'utilizzo in applicazioni in cui si interfacciano a sorgenti ad alta impedenza."
Il packaging è a 16 pin in una scelta di TSSOP (L), QSOP (Q) o SOIC (W).
Le pagine dei prodotti sono qui:
PS508 8: 1
PS509 2x 4: 1
