Dal Wire Bond al Flip Chip: l'interconnessione diventa il vero collo di bottiglia delle prestazioni

Mentre i transistor continuano a ridursi, il vero collo di bottiglia delle prestazioni si è spostato dalla logica interna all’interconnessione e al packaging.Flip Chip, con la sua interconnessione a basso numero di parassiti, sta ridefinendo il limite superiore delle prestazioni dei chip.

Analizzando i materiali sulla progettazione di I/O e Pad Ring, emerge una forte consapevolezza: mentre spesso ci concentriamo su transistor, architettura e processo quando discutiamo delle prestazioni del chip, ciò che limita veramente la velocità nel mondo reale spesso si trova al di fuori del die principale.

In passato consideravamo il chip come una pura scatola nera informatica: una logica interna più forte significa automaticamente prestazioni più elevate.Eppure questi documenti ci ricordano una verità fondamentale: un chip funziona solo quando si connette al mondo esterno.Ogni passo lungo il percorso dal die al sistema, inclusi I/O, alimentazione, packaging e PCB, introduce latenza, rumore, consumo energetico e incertezza.

Soprattutto quando gli obiettivi di progettazione degli I/O vanno ben oltre la semplice trasmissione del segnale, richiedendo potenza di pilotaggio, spostamento di livello, adattamento di impedenza e protezione ESD tutto in una volta, diventa chiaro che l'I/O non è solo progettazione di circuiti, ma una sfida ingegneristica di sistema completo.

Ancora più importante, man mano che la potenza di calcolo e il packaging diventano sempre più complessi, il percorso dallo stampo al sistema esterno, evolvendo da Wire Bond a Flip Chip, quindi a SiP e HBM, è diventato solo più impegnativo, trasformandosi sempre più in un collo di bottiglia.In larga misura, la progettazione moderna dei chip non riguarda più solo la velocità di calcolo, ma anche la connessione efficiente.

Da questo punto di vista, I/O e Pad Ring non sono più dettagli periferici.Sono la prima soglia che determina se un chip può funzionare bene nei sistemi reali.

Cosa trasmette realmente il rapporto

La vera difficoltà della progettazione dei chip non risiede solo nell’elaborazione interna, ma anche nella connessione stabile ed efficiente con il mondo esterno.

Concetto fondamentale: i chip non sono isole isolate: l'I/O è l'interfaccia del mondo reale

Il percorso dal chip al sistema esterno include:

• Circuiti I/O
• Imballaggio
• PCB
• Assemblaggio a livello di sistema

Una volta che i segnali lasciano il chip, interconnessioni più lunghe portano a un forte aumento di latenza, capacità parassita e induttanza.

Conclusione: I/O e packaging costituiscono il primo collo di bottiglia fisico tra un chip ideale e un sistema funzionante reale.

La natura del packaging: limitare le prestazioni del sistema

Il packaging fa molto di più che connettere il chip;dà forma:

• Prestazioni elettriche (parassiti RLC, impedenza)
• Gestione termica
• Protezione meccanica
• Isolamento ad alta tensione

L’imballaggio stesso è un complesso sistema elettrico-termo-meccanico.Crea un conflitto fondamentale:

Requisiti di I/O più elevati rispetto a effetti parassiti sempre più complessi.

Punto di svolta chiave: Wire Bond vs. Flip Chip

Il documento evidenzia la differenza essenziale tra le due tecnologie di interconnessione:

Legame a filo
Fili lunghi → parassiti RLC elevati → prestazioni inferiori
Costo inferiore

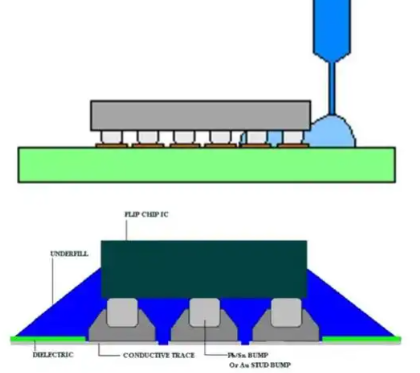

Flip Chip
Connessioni brevi → bassi parassiti → alte prestazioni
Supporta densità I/O ultraelevata
Costo più elevato

Tendenza: Il packaging si sta spostando da connessioni a basso costo a interconnessioni ad alte prestazioni.

La natura dei circuiti I/O: sistemi di azionamento e protezione

I moderni circuiti I/O devono raggiungere:

• Pilota carichi capacitivi di grandi dimensioni a livello di scheda
• Spostamento del livello (ad esempio, da 1,2 V a 3,3 V)
• Corrispondenza di impedenza
• Riduzione del rumore
• Protezione ESD

I circuiti I/O non sono più semplici estensioni della logica;rappresentano un'ingegneria di interfaccia dedicata.

Killer nascosti delle prestazioni: ESD e rumore di potenza

Il rapporto sottolinea due sfide cruciali:

1. ESD (scarica elettrostatica)
Una delle maggiori minacce all'affidabilità dei circuiti integrati, che richiede circuiti di protezione dedicati come i morsetti dei diodi.

2. SSO (rumore di commutazione simultanea)
La commutazione simultanea di più I/O provoca picchi di corrente istantanei, cadute di tensione e rumore strettamente correlati all'induttanza del pacchetto.

In sostanza, i problemi di I/O sono profondamente legati all'integrità dell'alimentazione.

Pad Ring: una struttura a livello di sistema alla periferia del chip

Un Pad è più di un punto di saldatura.Integra:

• Unità di I/O
• Anello del potere
• Rete di protezione ESD

La progettazione prevede la disposizione dei pad (in linea, sfalsati, CUP) e dei compromessi tra l'area e il conteggio degli I/O.

Il Pad Ring funge da livello di interfaccia del sistema tra chip e pacchetto.

Evoluzione del sistema: dal SoC al SiP/Chilet

Una tendenza importante evidenziata nel rapporto:

• SoC: integrazione su un singolo chip
• SiP: integrazione multi-chip in un unico pacchetto

I vantaggi includono una resa migliore, nodi di processo misti e l'integrazione di HBM, fotonica e altri componenti.

L'integrazione del sistema si sta spostando dall'interno del chip all'interno del pacchetto.

Evoluzione del packaging avanzato

Emerge una chiara tabella di marcia:

• MCM (modulo multichip)
• Interpositore di silicio (2.5D)
• Integrazione dell'HBM

La densità di interconnessione aumenta continuamente, rendendo la capacità di I/O il fattore limitante principale.

Conclusione

Il vero collo di bottiglia delle prestazioni dei chip non è più la logica interna, ma l'I/O, il packaging e le interconnessioni esterne.Questi elementi determinano se un chip può funzionare in modo efficiente nei sistemi del mondo reale.
